Transformatorguide för torr typ: typer, specifikationer och tillämpningar

A transformator av torr typ överför elektrisk energi mellan kretsar med hjälp av luft, epoxiharts eller annat icke-flytande material för isolering och kylning, istället för den mineralolja som används i vätskefyllda enheter. Denna konstruktion tar bort de brand- och läckagerisker som är förknippade med olja, varför utrustningen är mycket specificerad på sjukhus, skolor, höghus och datacenter där placering inomhus krävs.

Vad är en torrtypstransformator?

En transformator av torr typ är en statisk elektrisk enhet som stegar spänningen upp eller ner utan att sänka ner dess kärna och lindningar i flytande dielektrikum. Kylning uppnås genom naturlig luftkonvektion (AN) eller forcerad luftcirkulation (AF), och isolering tillhandahålls av material som gjutet epoxiharts, lackerad trasa eller hartsimpregnerat papper. Frånvaron av flytande isolering betyder att det inte finns någon olja att läcka, antända eller kräva inneslutningsinfrastruktur.

Arbetsprincip och konstruktion

Som alla transformatorer arbetar en torr enhet på elektromagnetisk induktion. En växelström i primärlindningen genererar ett växlande magnetiskt flöde i den laminerade stålkärnan, vilket inducerar en proportionell spänning i sekundärlindningen. Varvförhållandet mellan primär- och sekundärlindningar avgör om enheten stegar spänningen upp eller ner.

Tre lindningsteknologier är vanliga i nuvarande produktion:

• Gjutharts (vakuumtrycksimpregnerad epoxi) konstruktion, används för mellan- och högspänningsdistribution
• Vakuumtrycksimpregnerad (VPI) lackkonstruktion, används vanligtvis för lägre spänning eller mindre kVA-värden

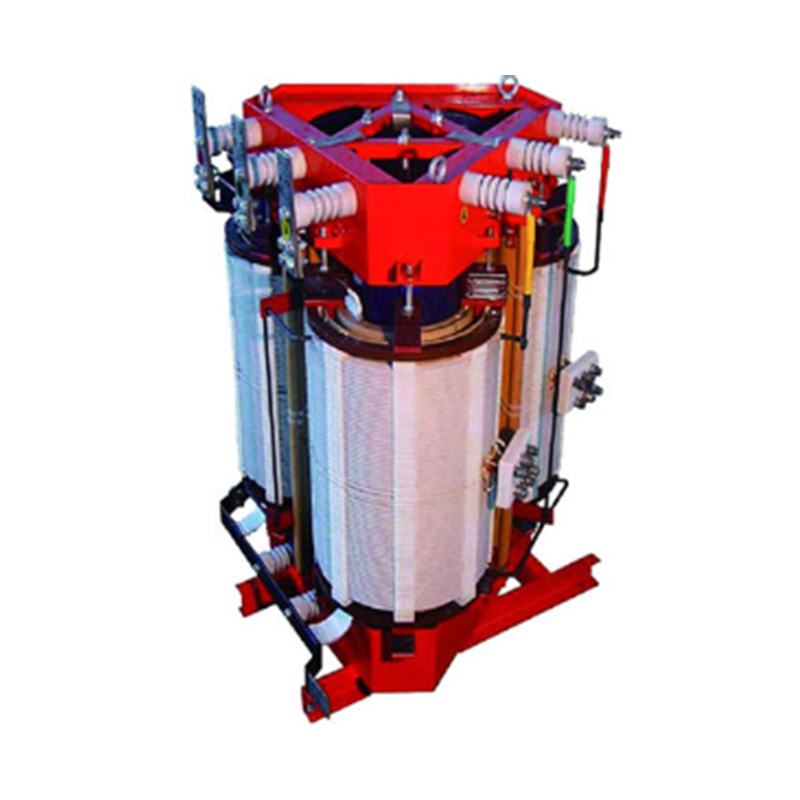

• Öppen lindad konstruktion med glasfiber eller Nomex isolering, används där kompakt hartsgjutning inte är praktisk

Tekniska specifikationer och prestandafaktorer

Att välja en enhet korrekt beror på att flera nominella parametrar matchas till belastningen och installationsmiljön snarare än bara kVA-kapaciteten.

Applikationsscenarier

Eftersom en transformator av torr typ inte kräver en oljeinneslutning, brandbarriärväggar eller ett utomhusvalv i många jurisdiktioner, är det standardvalet för platser där personal bor i samma byggnad som den elektriska utrustningen. Vanliga installationsmiljöer inkluderar:

• Kommersiella höghus, där aggregatet installeras på övre våningar eller i elrum i källaren
• Sjukhus och skolor, där brandregler begränsar oljefylld utrustning inuti ockuperade strukturer
• Datacenter, där oavbruten kraftdistribution och låg brandrisk är båda prioriterade
• Installationer för förnybar energi, inklusive vindkraftsgondoler och solcellsinverterstationer
• Industrianläggningar med processområden som förbjuder brännbara vätskor nära produktionslinjer

Transformatorer av torr typ vs. oljetyp

De två teknologierna skiljer sig mest åt i kylmedium, brandbeteende och underhållsprofil. Tabellen nedan sammanfattar de praktiska skillnaderna som är relevanta för ett köpbeslut.

Överväganden vid urval

Kan torrtypstransformatorer användas utomhus?

Ja, utomhusinstallation är möjlig när enheten är byggd med en väderbeständig kapsling klassad för applikationen, vanligtvis NEMA 3R eller motsvarande. Transformatorer av torr typ utomhus inkluderar extra skydd mot fuktinträngning, ventilationsgaller med regnhuvar och korrosionsbeständiga beläggningar. Omgivningstemperatursvängningar och luftfuktighet bör beaktas i den termiska designen när en utomhusenhet specificeras.

Installations- och underhållsrekommendationer

Vanliga misstag och förbisedda överväganden

• Underdimensionerad ventilationsavstånd, vilket höjer driftstemperaturen och förkortar lindningens livslängd
• Ignorera höjdnedsättningsfaktorer vid installation över 1 000 meters höjd
• Val av impedansvärden utan att kontrollera uppströms felströmskoordination
• Med utsikt över ljudnivåkraven i upptagna golvinstallationer
• Hoppa över isolationsresistanstestning före första spänningssättning

Branschtrender och framtidsutsikter

Efterfrågan på högre effektivitetsklassificeringar, driven av uppdaterade energieffektivitetsstandarder i flera regioner, driver tillverkare mot förbättrade kärnstålkvaliteter och optimerad lindningsgeometri. Tillväxten inom konstruktion av datacenter och sammankoppling av förnybar energi fortsätter att utöka applikationerna där transformationsutrustning med låg brandrisk inomhus krävs.

Slutsats

A transformator av torr typ erbjuder ett praktiskt alternativ till oljefylld utrustning där inomhusinstallation, minskad brandrisk eller förenklat underhåll är prioriterade. Att matcha isoleringsklass, kylmetod och kapslingsklassning till den specifika installationsmiljön är nyckelsteget för att uppnå tillförlitlig långsiktig prestanda.

Vanliga frågor

Vad är en transformator av torr typ?

Det är en transformator som använder luft eller solid isolering som gjutet epoxiharts istället för olja för att isolera och kyla lindningarna, vilket gör den lämplig för installation inomhus utan brandskyddsinfrastruktur.

Vad är skillnaden mellan transformatorer av torr typ och oljetyp?

Enheter av torr typ använder luft- eller hartsisolering och har lägre brandrisk, medan enheter av oljetyp använder flytande dielektrikum som ger högre kylningseffektivitet men kräver inneslutning och periodisk oljetestning.

Vilka är de fyra typerna av transformatorer?

Transformatorer grupperas vanligtvis efter kylnings- och isoleringsmetod i torr typ, oljenedsänkt, gjutharts och gasisolerade typer, var och en lämpad för olika spänningsklasser och installationsmiljöer.

Vad används transformatorer av torr typ till?

De används för att öka eller minska spänningen i kommersiella byggnader, sjukhus, skolor, datacenter och industrianläggningar där placering inomhus och minskad brandrisk krävs.

Kan transformatorer av torr typ användas utomhus?

Ja, när den är inrymd i ett väderbeständigt hölje klassat för utomhusexponering, med extra skydd mot fukt, korrosion och variationer i omgivningstemperaturen.
